Vertikální centra
Axile přináší prvotřídní 5osky a 3osá centra na evropský trh.
- Robustní konstrukce horního gantry s nebývalou tuhostí, litinové lože.
- Vysoce výkonná vřetena Kessler s výměnnou cartridge, kterou držíme skladem.
- Dvojité torque motory na otočném stolku pro vysokou dynamiku a současně přesné polohování.
Sami testujeme tuhost a přesnost modelu G8 v Prototypové výrobě TGS. Těšíme se na vaše zadání do testů!
- Skvělá ergonomie - střecha s posuvným mechanismem pro snadné zakládání jeřábem, účinný oplach pracovního prostoru.
- Široké spektrum paletizace, dostupná soustružnická verze Mill&Turn.
AXILE V4
Velikost / zatížení stolu
740 x 410 mm / 400 kg
Max. průměr / výška obrobku
550 mm
Pojezd osy X, Y, Z
600 / 400 / 450 mm
Vřeteno
12000-15000 ot/min
AXILE V5
Velikost / zatížení stolu
900 x 520 mm / 600 kg
Max. průměr / výška obrobku
600 mm
Pojezd osy X, Y, Z
800 / 500 / 500 mm
Vřeteno
12000-15000 ot/min
AXILE V6
Velikost / zatížení stolu
1200x600 mm / 800 kg
Max. průměr / výška obrobku
750 mm
Pojezd osy X, Y, Z
1050 / 600 / 600 mm
Vřeteno
12000-20000 ot/min
AXILE V7
Velikost / zatížení stolu
1400x710 mm / 1000 kg
Max. průměr / výška obrobku
750 mm
Pojezd osy X, Y, Z
1200 / 730 / 650 mm
Vřeteno
12000-20000 ot/min
Kitamura si zakládá na mechanické přesnosti a tuhosti v kombinaci s moderními prvky řízení a ovládání.
- Unikátní kombinace vysokých rychlostí posuvů a robustního kluzného vedení skvěle tlumí vibrace.
- Patentované konstrukční řešení posuvových mechanismů s dvojitým kuličkovým šroubem.
- Většinu strojů lze doplnit o paletizaci a řídit tak delší frontu práce.
Mechanická vřetena vlastní výroby v kombinaci s pohonem se čtyřmi stupni řazení umožňují mimořádnou kombinaci točivého momentu a otáček.
- Rám stroje je konstruován jako symetrický pro snížení vlivu teplotních změn a zatížení z různých směrů.
Mycenter 2XV Sparkchanger
paletová výměna
Velikost / zatížení stolu
400 x 560 mm / 200 kg
Max. průměr / výška obrobku
600 mm
Pojezd osy X, Y, Z
600 / 510 / 510 mm
Vřeteno
15000 ot/min
Mycenter 3020G Sparkchanger
paletová výměna, kluzné vedení
Velikost / zatížení stolu
500 x 860mm / 200 kg
Max. průměr / výška obrobku
635 mm
Pojezd osy X, Y, Z
762 / 510 / 510 mm
Vřeteno
15000 ot/min
3XV
Velikost / zatížení stolu
500 x 860 mm / 800kg
Max. průměr / výška obrobku
610 mm
Pojezd osy X, Y, Z
760 / 510 / 510 mm
Vřeteno
15000 ot/min
4XV
Velikost / zatížení stolu
500 x 1120 mm / 1000 kg
Max. průměr / výška obrobku
610 mm
Pojezd osy X, Y, Z
1020 / 510 / 510 mm
Vřeteno
15000 ot/min

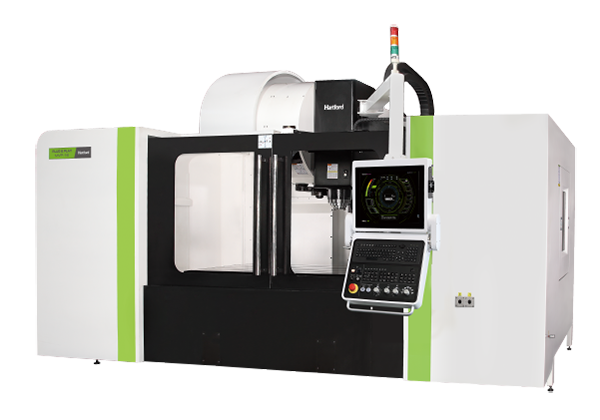

Obráběcí stroje Hartford s prověřenou dlouholetou tradicí a skvělým poměrem ceny a výkonu
- 3osá centra s lineárním vedením nebo kluzným vedením s potřebnou dynamikou pro přesné interpolace, tvarové plochy, ale i hrubovací operace
- Možnost nákladově výhodné implementace 4. a 5. osy přináší zásadní rozšíření technologických možností
Ke všem typům lze nabídnout automatizovanou robotickou ruku.
- Portálová centra s možností odložení hlavy do pick-upu a zachování vertikálního vřetene
- Stroje s kluzným vedením doplněné dvourychlostní převodovkou pro maximální objem odebíraného materiálu při hrubování
SMC5
kompaktní, možná automatizace
Velikost / zatížení stolu
600 x 400 mm / 250 kg
Max. průměr / výška obrobku
480 mm
Pojezd osy X, Y, Z
500 / 400 / 300 mm
Vřeteno
12000-15000 ot/min
LG
hosporárné řešení
Velikost / zatížení stolu
620-1600 x 420-650 mm / 300-1000 kg
Max. průměr / výška obrobku
550-1000 mm
Pojezd osy X, Y, Z
520-1500 / 420-700 / 450-650 mm
Vřeteno
8000-15000 ot/min
HCMC
kluzné vedení & převodovka
Velikost / zatížení stolu
1270-2250 x 600-1020 mm / 1200-3000 kg
Max. průměr / výška obrobku
730-1220 mm
Pojezd osy X, Y, Z
1100-2100 / 600-1020 / 630-820 mm
Vřeteno
4000-12000 ot/min
SPLUS
univerzální nejprodávanější
Velikost / zatížení stolu
950-1150 x 520 mm / 500-700 kg
Max. průměr / výška obrobku
650-850 mm
Pojezd osy X, Y, Z
800-1020 / 520 / 550 mm
Vřeteno
8000-15000 ot/min
Centra společnosti IBARMIA s vysokou přidanou hodnotou v oblasti technologie.
- Nepřeberné množství konfigurací pracovního prostoru dokáže vyhovět téměř každé zákaznické aplikaci – rozdělení prostoru, horizontální či vertikální stolky, podpěrné lunety a další příslušenství k dispozici.
- Soustružnické funkce pro všechny modelové řady, samozřejmostí je pak uzpůsobení vřetene a vyvažovací systém obrobku pro soustružení.
Výroba vnitřního a vnějšího ozubení technologií odvalu případně power-skivingu je ideálním doplněním konfigurací strojů s karuselovací funkcí.
- Prověřená automatizovaná pracoviště – možnost paletizace či FMS systému v kombinaci s objemným zásobníkem nástrojů, oplachových či měřících funkcí.
- Soustružnické funkce pro všechny modelové řady, samozřejmostí je pak uzpůsobení vřetene a vyvažovací systém obrobku pro soustružení.
ZV EXTREME
s posuvným stojanem, variabilita
Velikost / zatížení stolu
2000-12600 x 650-1150 mm / 1500-2000 kg/m2
Max. průměr / výška obrobku
900-1100 mm
Pojezd osy X, Y, Z
1600-12000 / 600-1100 / 900-1200 mm
Vřeteno
7000-12000-20000 ot/min
